產品中心

鋁合金芯新能源車輛充電用電纜

1. 產品執行標準

參照GB/T33594-2017標準設計，電纜結構尺寸參照后續表中參數
2. 產品特性

高柔韌性：最小彎曲半徑可達6D（D為電纜的外徑），便于安裝；
良好的耐壓特性：耐礦物油、燃油、汽油等；
極強的耐環境能力和耐磨特性：通過GB/T33594-2017標準的720h氣候老化試驗及刮磨試驗；
極好的低溫韌性：通過GB/T33594-2017標準的低溫沖擊試驗；
很強的抗外擠壓力及柔韌性：通過GB/T33594-2017標準的抗擠壓試驗、曲撓試驗、搖擺試驗。
使用環境溫度范圍：-40℃—+50℃；
產品重量輕，便于安裝、攜帶和使用。
額定電壓：交流（AC）：450/750V
直流（DC）：1.0kV
3.應用范圍
鋁合金芯新能源車輛充電用交流電纜，適用于慢速電動汽車充電站充電樁與電動汽車之間的連接，也可適用于便攜充電裝置與充電電源之間的連接；
鋁合金芯新能源車輛充電用直流電纜，適用于快速電動汽車充電站充電樁與電動汽車之間的連接。
產品可應用于室內或戶外，充電樁電纜一般使用于充電站、停車場、車庫等區域。

4．產品結構

導體：充電線芯為鋁合金導體，控制線芯為高純度銅芯導體。
絕緣：耐候性耐擠壓高強度復合料
芯線標識：顏色區分?jǐn)?shù)字編碼加黃綠地線
填充加強件：高檔滌棉線、特制芳綸纖維、特種抗拉加強件、專用鍍鋅軟鋼絲等
外護套：耐候性耐磨高強度復合料
護套顏色：黃色黑色等

5、型號說明

常用電纜型號	名稱
AASS	鋁合金芯熱塑性彈性體絕緣熱塑性彈性體護套電動汽車充電用電纜
AASSPS	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽熱塑性彈性體內護及外護電動汽車充電用電纜
AASF	鋁合金芯熱塑性彈性體絕緣熱固性彈性體護套電動汽車充電用電纜
AASSPF	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽熱固性彈性體內護及外護電動汽車充電用電纜
AAS90S90	鋁合金芯熱塑性彈性體絕緣熱塑性彈性體護套電動汽車充電用電纜
AAS90S90PS90	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽熱塑性彈性體內護及外護電動汽車充電用電纜
AAS90F	鋁合金芯熱塑性彈性體絕緣熱固性彈性體護套電動汽車充電用電纜
AAS90S90PF	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽熱固性彈性體內護及外護電動汽車充電用電纜
AAS90U	鋁合金芯熱塑性彈性體絕緣聚氨酯彈性體護套電動汽車充電用電纜
AAS90S90PU	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽熱塑性彈性體內護聚氨酯彈性體外護電動汽車充電用電纜
AAS90UPU	鋁合金芯熱塑性彈性體絕緣銅絲屏蔽聚氨酯彈性體內護及外護電動汽車充電用電纜
AAEU	鋁合金芯乙丙橡膠或類似合成橡膠絕緣聚氨酯彈性體護套電動汽車充電用電纜
AAEUPU	鋁合金芯乙丙橡膠或類似合成橡膠絕緣聚銅絲屏蔽氨酯彈性體內護及護套電動汽車充電用電纜
AAEF	鋁合金芯乙丙橡膠或類似合成橡膠絕緣熱固性彈性體護套電動汽車充電用電纜
AAEFPF	鋁合金芯乙丙橡膠或類似合成橡膠絕緣銅絲屏蔽熱固性彈性體內護及護套電動汽車充電用電纜
AAEYU	鋁合金芯硬乙丙橡膠或類似合成橡膠絕緣聚氨酯彈性體護套電動汽車充電用電纜
AAEYUPU	鋁合金芯硬乙丙橡膠或類似合成橡膠絕緣銅絲屏蔽聚氨酯彈性體內護及護套電動汽車充電用電纜
AAEYYJ	鋁合金芯硬乙丙橡膠或類似合成橡膠絕緣交聯聚烯烴護套電動汽車充電用電纜
AAEYYJPYJ	鋁合金芯硬乙丙橡膠或類似合成橡膠絕緣銅絲屏蔽交聯聚烯烴絕緣及護套電動汽車充電用電纜

注：1.交流充電系統用電纜產品的表示為：“EV-”；直流充電系統用電纜產品的表示為：“EVDC-”；
2.電纜導體為6類導體時，在型號的左側標示“R”；
3.電動汽車充電用鋁合金電纜表示為，例：
交流用：EV-RACS90UPU 450/750V 3×16+（2×0.5）（P）
直流用：EVDC-ACS90U 1.0kV 2×70+1×25+2×6+2×1.5+（2×1.5）（P2）

交流、直流充電用電纜規格

電纜類型	線芯類型	標稱截面積（mm2）
交流充電電纜	主絕緣線芯	10-120
交流充電電纜	信號或控制線芯	0.5-1.5
直流充電電纜	主絕緣線芯	16-400
	接地線芯	10-185
	輔助電源線芯	6,10
	信號或控制線芯	0.75-2.5

絕緣厚度

導體標稱面積（mm2）	絕緣標稱厚度		導體標稱面積（mm2）	絕緣標稱厚度
導體標稱面積（mm2）	S S90 E	EY	導體標稱面積（mm2）	S S90 E	EY
16	1.0	0.7	120	1.6	1.2
25	1.2	0.9	150	1.8	1.4
35	1.2	0.9	185	2.0	1.6
50	1.4	1.0	240	2.2	1.7
70	1.4	1.1	300	2.4	1.8
95	1.6	1.1	400	2.6	1.9

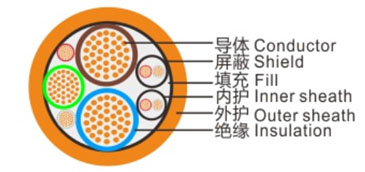

交流充電用電纜結構圖：

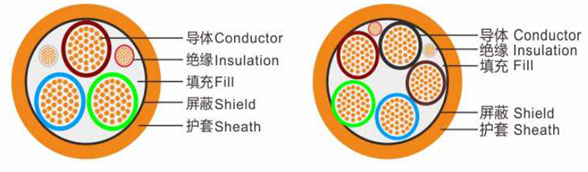

直流充電用電纜示意圖：
